第三篇：低音柱大改造

文｜CK麥

圖1：一對純B類1600瓦的Active power 廢了。

圖2：每邊更換6隻Dayton的鋁盆單元，音箱內接線首先將快老死的原庄線換了Mogami，後來換上Nordost線。

這對Infinity IRS-3已經活過三十多年，氣虛血弱，百病叢生在所雖免。在新蒲崗開聲個多星期後便頻頻出事，首先中音不順暢，帶一點撕裂聲此起彼落，繼而高音時大時細不厭其煩，最後低音經常跳掣已是一宗家庭瑣事，興趣索然只好關機來一個全系體檢。在這幾次試聽的效果，一致唱衰這對老舊音箱，因為低音確實失控，衝擊力欠奉，低頻蔓延整個房間，更甚者繪聲繪影，猶如揸架戰鬥機穿插在雲霧間。群中有位朋友盧先生，他玩Horn三路半分音，同時推動一對15吋低音和一對18吋超低音，對低音要求非常苛刻，他玩Horn中音人聲要圓潤要靚，聽落要有感情，暖意綿綿，品酒的情懷，入口甘醇，清香綿長。超高音要清通，特別喜好爵士鼓的鑔鑔，要像大珠小珠落玉盤，叮叮噹噹清麗可鑑，他的理想音色，高不可攀，目標非一般人可及，故有音色盧的美譽。他毫不諱言直說，12隻12吋低音單元，出這種低劣低頻，應該已經病入膏肓，它一對純B類1600瓦的Active power送去修理過好幾次，為了它的重生一定要好好救治。幸得一位資深發燒友孫老闆，他技術比我高很多是顧問級人馬、分析這對低音功放應該要廢了它(圖1)，同時也廢了低音柱不能正常工作的Servo，不要再浪費時間和金錢，選用了一對AB類600瓦功放，控制力和衝擊力都很強勁，功放工作正常問題解決了。那12隻12吋低音單元同樣出事，這12隻單元透明膠盆老化，大動態時完全失控，達不到功放快速技術要求。唯一解決辦法是換單元，Gassie王在網上搜查單元資料，與PS Audio的 CEO Mr. Paul McGowan溝通後，決定選購12隻Dayton的12吋鋁盆單元，取其鋁盆剛性強，硬度夠反應速度快捷妥當。正是一不做二不休，徹底改造免除後患。將音箱內的陳化接線，第一次換了Mogami線 (圖2)。滿懷高興迎接好聲音，低頻是改善了很多，由於鋁帶Planar Magnetic和12吋透明膠盆單元聲音不連貫，通稱為之穿了一個窿，中頻和低頻的交接點不協調。劣評再現已曾被勸告，不要玩這對老爺音箱，現在一波未平一波又起，何必有自唔在自討苦吃，改造費和收購價加起來，再補一點錢買對新音箱好得多，接線開聲早買早享受！Gassie王受盡泠嘲熱諷，在無形的壓力下，心情已被推到放棄擁有Infinity IRS-3的臨界點。思潮起伏不定，感到迷惘，朦朧不安，思緒撩亂，一瞬間一個全新概念橫空出世，構思到一個設計施工方案。為了令到中低音頻銜接順暢，死馬當活馬醫，這個設計全球首創，Infinity IRS-3低音柱保留底部4隻低音單元，頂部的2隻用B&C單元改為中低音，音箱內接線早前已經將老死的原庄線換了Mogami，後來6個單元換上Nordost線。中低音2對Nordost接線又改用Acoustic Revive單支單晶銅線。Gassie王求真的堅持，我實難望他項背。佩服！

圖3：整個音箱分割兩部份，中低音單元接線，第一次換上Mogami，第二次換Nordost，第三次換Acoustic Revive單支單晶銅線。

整個音箱分割為兩部份(圖3)，分別為低音和中低音。中音和中低音交接點315周，中低音和低音交接點70周，在系統上便要加多一路中低音頻成為四路分音。希望活出新意思渴望做到自己的改造要求！改造完成首次開聲，效果只是一般般，劣點還存在未能一竟全功。言論再起直指這個設計是失敗之作，２隻中低音單元應該放在中央，上下部份用管道串通才合理，容許低頻貫通整音箱，低頻自然豐厚。這個批評只是看到人家失敗便出言譏諷，以為自己有賣點，實則低頻音箱體積不變，而中低音箱體積被管道侵佔體積小了。在未有經歷過實物體驗，結論存疑情況下，便自我標榜確立自己的超然地位。終於有耳之人謙虛客氣地談論，他說他聽到上面2隻中低音單元，追不上下面4隻低音的速度，在不協調工作環境下，現在有這個效果，已比以前改善了很多。提議將12吋的中低音單元改為10吋，理論上直徑細了，反應速度更快，希望上下單元能達到一致，步調相同下，效果應該更理想。這個失敗之作Gassie王耿耿於懷，一條低音柱是否極難二合為一，在無所適從下，拆下中低音單元查看究竟，看看有沒有補救辦法。原來分格層板厚度不夠，引起箱內兩個部份共振，抵銷部份低頻，導至衝擊力弱較前遜色。文過飾非錯與對都不重要，加固層板後，Gassie王心目中這一件作品，在迷惘中走出低谷，在成功路上踏出第一步！

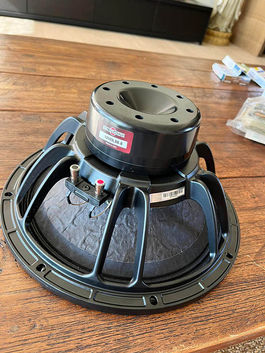

保留底部4隻低音單元，頂部的2隻改為B&C中低音單元。

嚴峻考驗

依足劇情聚眾求真，人馬疊疊，各路英雄雲集，有人的地方就有江湖，人就是江湖，期待好戲上演，同場加演口舌之爭在江湖。加固層板後的低音柱，對一般低頻的CD考驗都能達標，不提也罷。

嚴峻考驗一：

Audiophile Analog Collection VOL. 2 CD的第三首Seven Last Words of Christ - Introduction，歌曲註明 This Casavant organ is the 4th strongest organ in the world with a reach below 20 Hz。20周這個難關，大家拭目以待，看看它能低至幾多周。這首歌錄音效果非常靚，女歌者感情表達出無比的感人力量，歌唱技巧，藝術修煉，真實使她有一套完整的藝術唱功，動容之處，洋溢著主所愛，幽思之情，步入恬靜安穩境界。簡單得來只用一個管風琴伴奏，深度和定位明確，低頻動態高低上落時，人聲定位完全沒有飄移。管風琴強勁下潛時，由高至低拾級而下，低頻聲浪由大至細，都能一一呈現眼前。12吋單元能夠做到這個效果，有人大讚兼可以收貨，我的水平一早收貨了。在這群人裡號角Horn迷比例上較多，聽慣大口徑低音單元加障板的效果，或雙單元音箱2個、4個不等就不大滿意。爭拗點就是管風琴起聲時不夠雄偉，下潛時強弱之對比不夠強烈，不能收貨。今回真是主觀判斷極其關鍵，見識決定成敗，答案已寫在面上。他們認定15吋以上，32吋更好才做得出20周低頻。不同立場，不同器材的人，爭來拗去都覺得自己正確！這個完全是個人感覺，對低頻的音效喜愛或不喜歡，自己的選擇才是最正確決定。突然被Gassie王問我，為什麼聽不到你出聲是否睡著了？我回答我完全沒有睡意，如果你今天的低頻，一舊一舊打出來，我就一早被煩悶到要死，睡意綿綿發個好夢啦！他暗地裡問我如果我答差點兒睡著了，表示低音納悶，差也！他即傳來訊息報喜，剛才測試低頻落到27周，原來他想與我分享他的喜悅！

嚴峻考驗二：

Misa Criolla Navidad Nuestra Jose Carreras CD，第一首歌Kyrie (Vidala Baguala) 這首歌的要求不高，主要是在choral詩歌班男女聲部與男歌手和唱時，分隔度、層次和位置感要明顯，更突顯男歌手唱歌時的氣量，呼吸運氣提升的表現。在旁的大鼓敲擊力度要細緻，鼓心和鼓皮的震蕩，發出的低音伸延力量強弱要把持到位。重點是低頻把持力量，沒有干擾整個場面，歌者的定位和深度。我稱之在山窿唱歌，如果沒有這情景，測試便失敗了！

嚴峻考驗三：

Misa Criolla Navidad Nuestra Jose Carreras CD第二首歌 Gloria (Carnavalito Yaravi) ，這首歌的要求極高，大致與第一首的表現相同，只是加多了弦樂和敲擊樂的要求。談到這裡還有一個賣點，就是大約在2-5分鐘這段時間內，如果你聽到有噪音滋擾，交流聲或錄音師像加了風聲等等，你套系統很正常，我恭喜你！如果能夠聽到樂手在吸氣後，一口氣吹響一件長長管狀的樂器，它和阿爾卑斯長號很相似，但直徑細小很多，在這三分鐘內不斷換氣連續所發出的平穩沉長聲音，就是超級無敵的表現。我再次恭喜你！我回頭要恭喜Gassie王，他的系統當然是超級無敵 + 超級無敵啦！這張CD是金弦馬濬先生用FIM技術印製，如果你有原版Philips CD，兩張比較看看有什麼不同，值得一試。

擁抱你的人生

這次測試就結束於你有你講我有我聽，單元直徑是決定低頻的優劣，是否有直接關係？我的答案是沒有結論，各取所需，你的傾向和心意，喜歡就買啦！這樣才是你美好的人生。我也有一點電學常識，1971年三月在香港電專考取了Diploma of Radio Engineering証書，校址在灣仔消防局附近。這張証書是為了到電子廠，做一個夜班技術員，結識廠內女工。可惜我日間工作調了崗位要輪班，這回事與願違，好夢成空。我同事就與工廠女友成親做了老闆，三來一補時到深圳設廠。聞說他聽從兒孫意見，幾年前賣廠賣地攜同幾億元身家到了加拿大享福，如此人生，夫復何求！家訪和寫作讓我享受，朝遊夜宴，聚眾歡愉的人生。就憑著這低層次電學知識，扮成一位有識之士，有時為了面子要充撐有料，多多得罪。借此向諸君好友講句對不起，請原諒這個草莽之徒，過去不是之處！

待續：第四篇：修補高中音柱
